L’applicazione SW RIFLETTOMETRICA disponibile per gli strumenti ROVER della serie HD, ti permette di verificare il corretto adattamento di un impianto di distribuzione a 75Ω.

Mediante l’utilizzo di uno strumento ROVER, abbinato ad un generatore di rumore calibrato, nel caso in cui in un impianto di distribuzione fosse presente un disadattamento di impedenza, ad esempio un cavo in corto circuito, un cavo tagliato o non terminato correttamente con un carico fittizio da 75 ohm, si  creerà un’onda stazionaria sullo spettro dello strumento come visualizzata nella figura.

Dopo aver impostato nel MENU di configurazione le caratteristiche elettriche del cavo coassiale in esame, posizionando i 2 marker (MRK1.FREQ e MRK2.FREQ) esattamente al centro dei 2 minimi, nel campo DISTANCE (distanza) che compare in basso a sinistra dello schermo apparirà la distanza dove è presente, ad esempio, l’interruzione del cavo coassiale.

ROVER serie HD: Applicazione SW RIFLETTOMETRICA

1) In modalità TV, premi il tasto HOME per visualizzare la schermata HOME, successivamente seleziona/tocca la voce “SPECIAL FUNCT” (FUNZIONI SPECIALI) (Figura 1);
2) Seleziona/tocca la voce “REFLECTOMETER” (RIFLETTOMETRO) (Figura 2). Se dopo la selezione della voce REFLECTOMETER lo strumento non entra nella relativa schermata di misura, significa che l’applicazione SW opzionale non è attiva nello strumento (vedi note in fondo alla pagina).

Figura 1: Menu HOME	Figura 2: Selezione REFLECTOMETER

3) Seleziona/tocca la voce “MENU” in basso a destra dello schermo per visualizzare il MENU a tendina e imposta le caratteristiche del cavo coassiale da analizzare (Figura 3) (vedi CONFIGURAZIONE CARATTERISTICHE CAVO COASSIALE in fondo alla pagina);
4) Al termine, seleziona/tocca la voce “EXIT” per uscire dal MENU a tendina (Figura 3);
5) Seleziona/tocca la voce “SPAN” e seleziona il corretto valore di visualizzazione: esempio SPAN 200 (Figura 4);

Figura 3: MENU a tendina	Figura 4: Esempio selezione SPAN

6) Seleziona/tocca la voce “dB/DIV” e seleziona il corretto valore di visualizzazione: esempio dB/DIV 5 dB (Figura 5);
7) Seleziona/tocca la voce “VERT.POS” e seleziona il corretto valore di visualizzazione: esempio VERT.POS 50 (Figura 6);

Figura 5: Esempio selezione dB/DIV	Figura 6: Esempio selezione VERT.POS

8) Seleziona/tocca la voce “MRK1.FREQ” e imposta la frequenza del MARKER in corrispondenza del PRIMO MINIMO (esempio Figura 7);
9) Seleziona/tocca la voce “MRK2.FREQ” e imposta la frequenza del MARKER in corrispondenza del SECONDO MINIMO (esempio Figura 8);
10) Leggi nel campo “DISTANCE:” (DISTANZA) il valore del disadattamento del cavo: ad esempio 1.7 m (metri) (esempio Figura 8).

Figura 7: Esempio selezione MRK1.FREQ	Figura 8: Esempio selezione MRK2.FREQ

Schemi di collegamento:

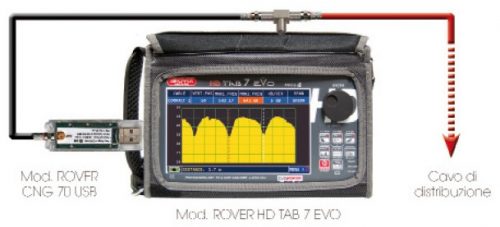

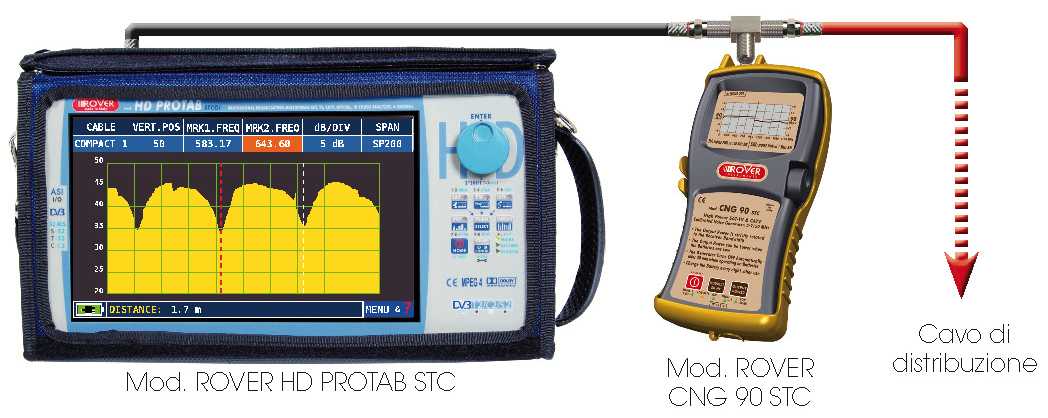

Figura 9: Collegamento del CNG 70 USB ad una rete di distribuzione	Figura 10: Collegamento del CNG 90 STC ad una rete di distribuzione

CONFIGURAZIONE CARATTERISTICHE del CAVO COASSIALE:

• Cable: Da 1 a 5.
  – Configurazioni predefinite caratteristiche cavo coassiale (modificabili).


• TYPE: Tipo di cavo da testare.
  – AIRSPACE: cavo coassiale con dielettrico in aria;
  – COMPACT: cavo coassiale con dielettrico compatto;
  – FOAM: cavo coassiale con dielettrico espanso.


• V.O.P.: Velocità di propagazione.
  – Impostare il valore fornito dal costruttore del cavo.


• UNIT: Unità di misura.
  – Impostare il valore in metri (meters) o piedi (feet).


• PICTURE: Grafica dello spettro.
  – Impostare la modalità grafica di rappresentazione piena (FULL) oppure solo contorni (CONTOURS).


• LOC.OSC.: Oscillatore locale TV.
  – Lasciare il valore di fabbrica 0 MHz.
