SAT EXPERT – Come funziona l’applicazione per il puntamento guidato del satellite

L’applicazione SW SATEXPERT (funzione puntamento satellite guidata), disponibile per gli strumenti ROVER della Serie HD & TAB, rappresenta un valido aiuto per il puntamento rapido di un’antenna satellitare sul satellite desiderato.

Attraverso dei messaggi di testo, che compaiono di volta in volta sul monitor, lo strumento ti guida in quale direzione muovere la parabola, verso est oppure verso ovest fino al raggiungimento del satellite desiderato.

Di seguito riportiamo le istruzioni di attivazione dell’applicazione e un esempio per il puntamento di un satellite, nel nostro caso HOT BIRD posizionato a 13° Est.

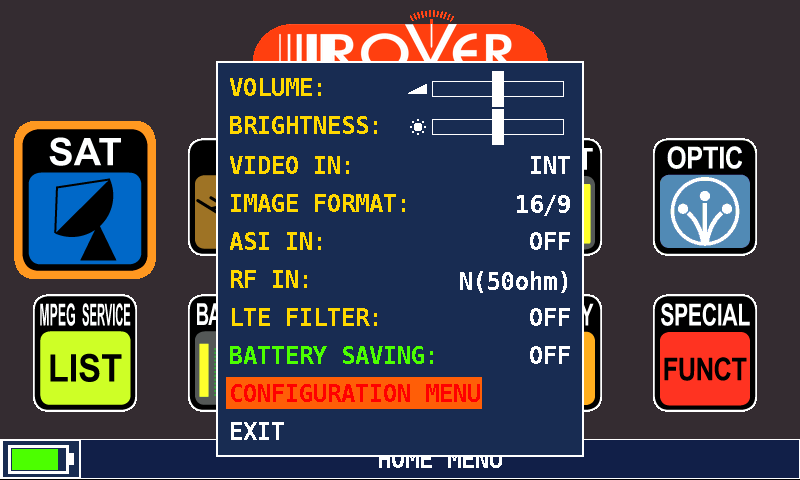

1 ) Premi il tasto VOLUME e naviga sulla voce CONFIGURATION MENU;

ROVER_Serie_HD_e_PRO_CONFIGURATION_MENU

2 ) Premi il tasto ENTER per confermare;

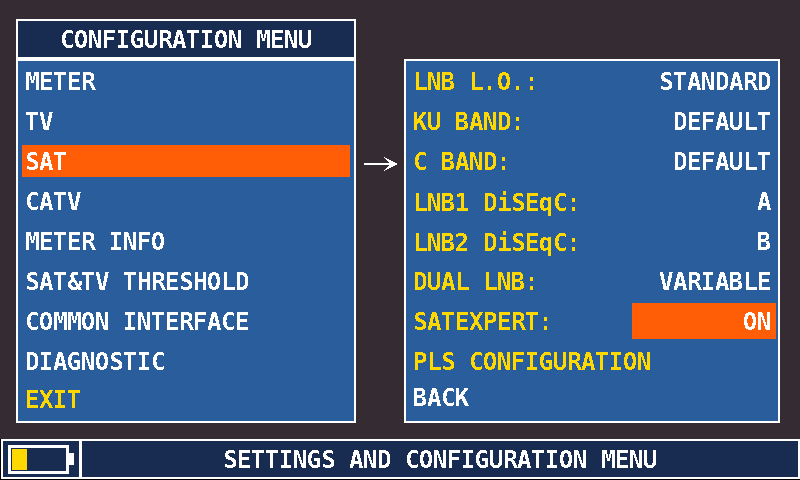

3 ) Naviga sulla voce SAT, seleziona la voce SATEXPERT e seleziona ON ( se compare la scritta OPTIONAL significa che l’applicazione non è ancora stata attivata nello strumento );

ROVER_Serie_HD_APP_SATEXPERT_SAT_SATEXPERT_ON

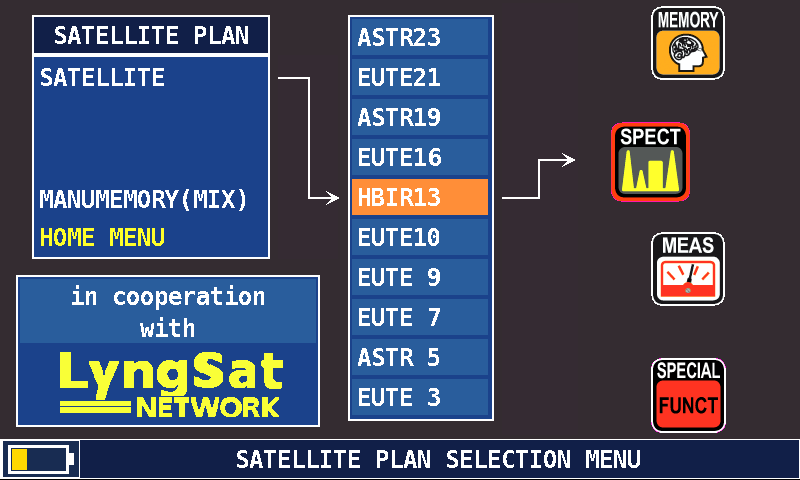

4 ) In modalità SAT premi il tasto PLAN e seleziona il satellite da ricercare, ( nel nostro esempio il satellite Hot Bird posizionato a 13° Est – HBIR13 );

ROVER_Serie_HD_APP_SATEXPERT_SATELLITE_HBIR13_SPECT

5 ) Naviga sulla voce SPECT ( spettro ) e premi il tasto ENTER per confermare;
6 ) Naviga sul campo SPAN ( in alto a destra del monitor ) e seleziona il valore “Satxprt”;
7 ) Esegui il puntamento dell’antenna. Durante l’orientamento, presta attenzione ai messaggi che vengono riportati nella parte inferiore del monitor;

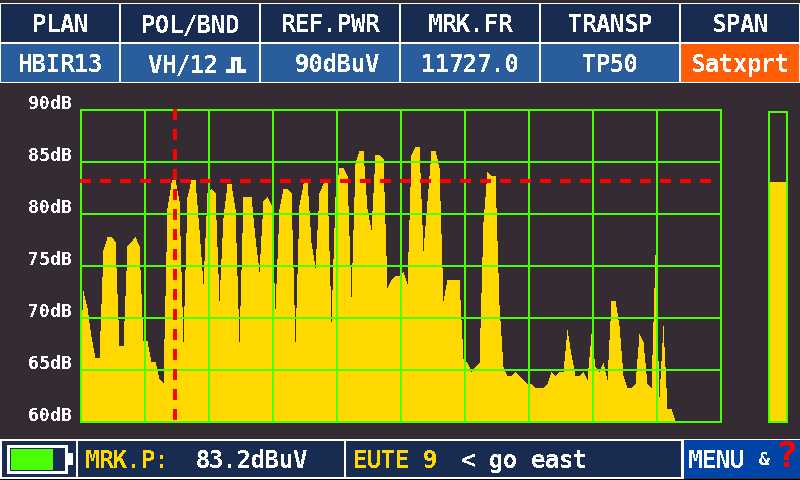

8a ) Esempio primo messaggio: compare il testo EUTE 9 < go east

Lo strumento ti informa che la parabola è orientata sul satellite EUTELSAT posizionato a 9° Est e che devi muoverla verso EST per puntare il satellite desiderato ( nel nostro esempio HOT BIRD 13° Est );

ROVER_Serie_HD_APP_SATEXPERT_EUTE_9_go_east

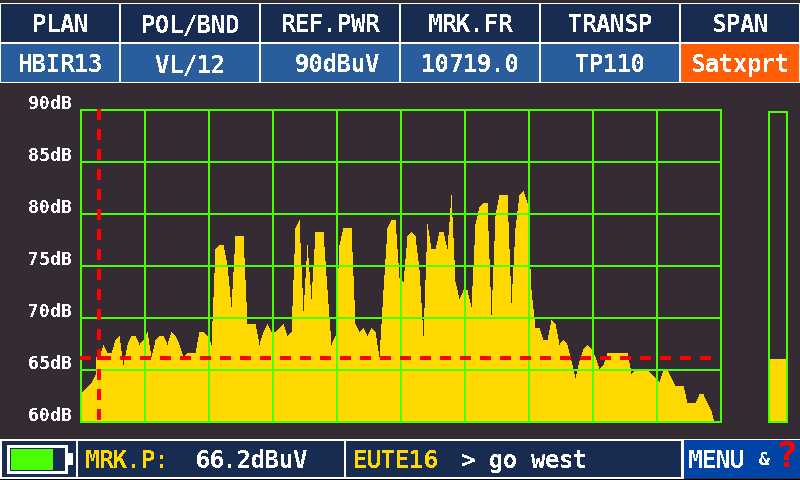

8b ) Esempio secondo messaggio: compare il testo EUTE16 > go west

Lo strumento ti informa che la parabola è orientata sul satellite EUTELSAT posizionato a 16° Est e che devi muoverla verso OVEST per puntare il satellite desiderato ( nel nostro esempio HOT BIRD 13° Est );

ROVER_Serie_HD_APP_SATEXPERT_EUTE16_go_west
8c ) Esempio terzo messaggio: compare il testo HBIR13 FOUND !

Lo strumento ti informa che la parabola è orientata sul satellite HOT BIRD posizionato a 13° Est;

ROVER_Serie_HD_APP_SATEXPERT_HBIR13_FOUND
9 ) Successivamente, premi il tasto SAT ed ottimizza il puntamento dell’antenna sino al raggiungimento del valore massimo di MARGINE di RUMORE ( N.MARG ).
IMPORTANTE:
  • I messaggi di testo che di volta in volta compaiono sul monitor dello strumento muovendo la parabola verso EST o verso OVEST, sono vincolati al diametro dell’antenna utilizzata: 60-80-90 cm ecc;
  • Pertanto, utilizzando antenne di piccolo diametro, i messaggi relativi ad alcuni satelliti potrebbero non venire riportati o riportati in modo errato.

NOTA:
  • I MENU (scritte e grafica) delle figure rappresentati nella seguente F.A.Q., possono variare da modello a modello e senza preavviso.
