INTRODUZIONE – La POSIZIONE ORBITALE

I satelliti per il broadcasting Tv sono posizionati in un’orbita geostazionaria al di sopra dell’equatore. Ciascuno di essi ha una posizione fissa in questa orbita, che è possibile conoscere attraverso varie fonti. Siti Web come www.lyngsat.com o www.satcodx.com contengono tutte le informazioni utili relative ai satelliti di cui stiamo parlando. La posizione orbitale è un dato così importante che spesso è parte del nome del satellite. Ad esempio il nome HotBird13E si riferisce alla flotta di satelliti Hot Bird posizionati a 13 gradi a Est nell’orbita.

PREDISPORRE l’INSTALLAZIONE

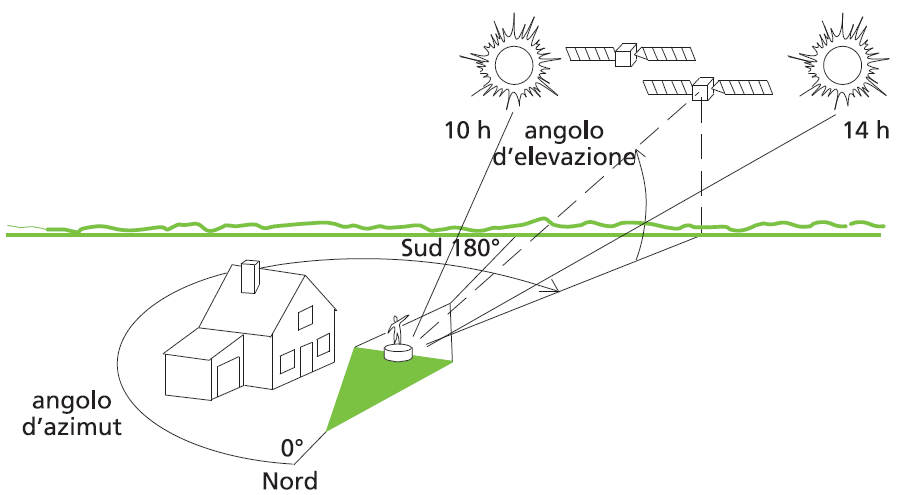

Per effettuare il puntamento di una parabola è necessario, per prima cosa, ricavare i valori di azimut ed elevazione che variano a seconda della località e del satellite. Questi valori si possono calcolare tramite formule matematiche oppure si può ricorrere a tabelle precompilate e applicativi disponibili su Internet (ad esempio www.dishpointer.com). L’azimut indica l’angolo di rotazione della parabola sul piano orizzontale per il suo allineamento verso il satellite. Leggendo la bussola, questo valore sarà riferito rispetto al nord. L’elevazione indica invece l’angolo di inclinazione della parabola rispetto al verticale corretto dall’angolo di offset per le parabole di questo tipo. La scala graduata solitamente stampata sul sostegno della parabola riporta già il dato corretto. Dopo aver fissato la parabola al palo e regolata l’elevazione, bisogna procedere con l’azimut. Il fatto che i satelliti Eutelsat Hot Bird 13 siano posizionati a 13° Est non significa che la parabola deve avere un azimut di 167° (180°-13°). Tramite complessi calcoli di trigonometria tridimensionale si ottiene, infatti, che per puntare questi satelliti dall’Italia, l’azimut deve essere circa di 180°. In altre parole, l’antenna deve puntare indicativamente il sud come indicato dall’ago della bussola.

Definire il luogo di installazione della parabola

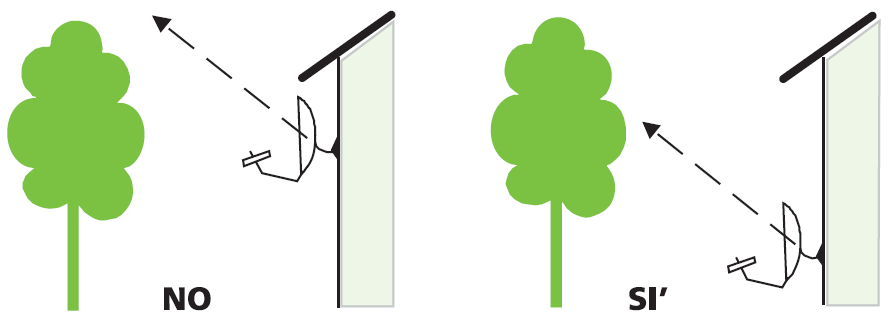

Dopo aver ricavato i valori di Azimut e Elevazione, prima di scegliere il posizionamento dell’antenna, assicuratevi che nessun ostacolo (edifici, alberi, muri, ecc.) si trovi nella direzione del satellite da ricevere,

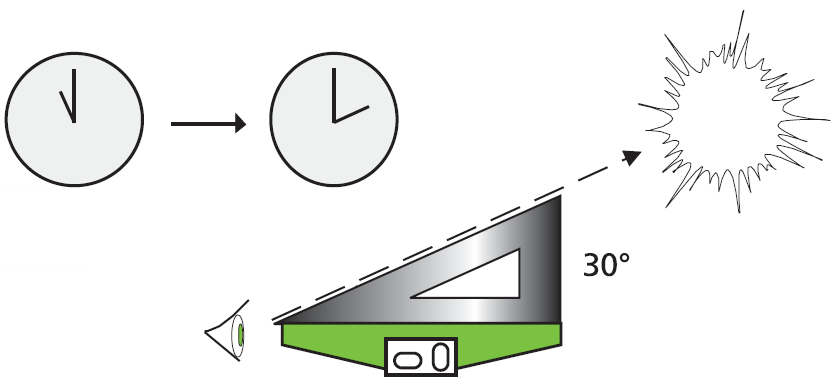

Accertarsi anche che, lo spazio in direzione del sole, sia sgombro tra le ore 10 e le ore 14;

PUNTAMENTO e IDENTIFICAZIONE del SATELLITE Hot Bird a 13° Est

1) Accendere lo strumento;

2) Collegare lo strumento al convertitore UNIVERSALE della parabola tramite il cavo;

3) Premere il tasto SAT;

4) Premere il pulsante PLAN e selezionare, nella lista SATELLITI, il satellite Hot Bird a 13° Est HBIR13:

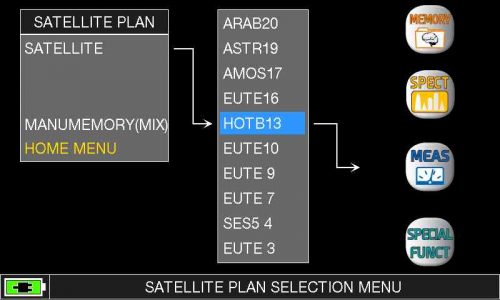

Selezione del satellte 13° Est – HOTB13

5) Premere il pulsante SAT e selezionare, nella lista dei trasponder, il trasponder TP124 di RAI: Frequenza 10.992 MHz, Polarità Verticale Bassa (VL), Symbol Rate 27.500 (SR);

NOTA:

• Lo strumento fornirà automaticamente al convertitore UNIVERSALE le corrette tensioni di alimentazione: polarità VERTICALE / banda BASSA: VL.

6) Premere il tasto SPECT per visualizzare lo spettro del segnale ricevuto;

NOTA:

• Se la parabola è parzialmente puntata, potremmo iniziare a vedere sullo schermo dello strumento un segnale debole che potrebbe arrivare dal satellite desiderato oppure da uno di quelli adiacenti, ad esempio Astra 19° Est oppure Eutelsat 16° Est, ecc;

7) Selezionare il valore di SPAN (in alto a sinistra dello schermo) sul valore di 200 MHz;

8) Premere nuovamente il puntante SPECT per attivare la funzione di Max Hold: memorizzazione dei picchi massimi ricevuti;

9) Muovere lentamente l’antenna orizzontalmente e verticalmente fino a vedere distintamente sullo schermo lo spettro dei segnali, anche se non sappiamo ancora se si tratta del satellite desiderato;

10) Ottimizzare il puntamento dell’antenna al fine di ottenere il massimo valore di potenza del segnale ricevuto;

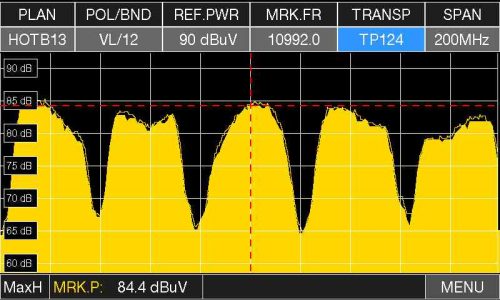

Spettro satellte 13° Est – Trasponder 124 VL – SPAN 200 MHz

11) Premere il pulsante SAT per eseguire le misure:

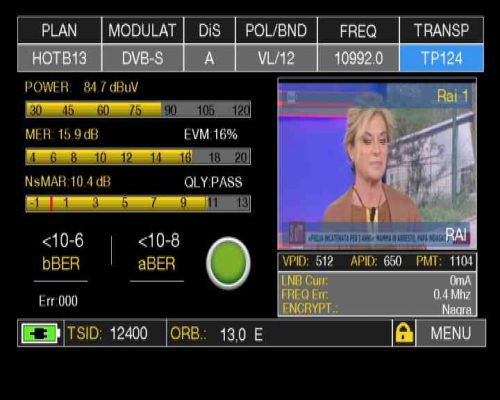

Misure satellite 13° Est – Trasponder 124 VL

NOTE:

• Se il satellite puntato è corretto, sullo schermo dello strumento compariranno tutte le misure e l’immagini del Trasponder selezionato, nel nostro esempio Rai 1;
• In basso al centro dello schermo, nel campo ORB.: (orbita) lo strumento mostrerà la posizione del satellite ricevuto, nel nostro esempio 13,0 E;
• Se il satellite puntato NON è corretto, sullo schermo dello strumento potrebbero comparire tutte le misure oppure solo il valore di potenza del segnale ricevuto, oppure potrebbero comparire tutte le misure ma non l’immagine desiderata, nel nostro esempio Rai 1, ma un’altra emittente;
• In questo caso il puntamento dell’antenna non è stato eseguito in modo corretto, la parabola si trova puntata su un’altro satellite, ad esempio Astra 19° Est oppure Eutelsat 16° Est, ecc;
• Muoviamo nuovamente l’antenna fino a ricevere lo spettro di un nuovo satellite;
• A questo punto, ripartire dal punto 11.

12) Identificato il satellite effettuare la regolazione della polarizzazione incrociata SKEW per ottenere il massimo valore di MER ruotando lentamente l’LNB intorno al proprio asse.

INFORMAZIONI UTILI – POLARIZZAZIONE dei SEGNALI

I segnali trasmessi via satellite usano simultaneamente due polarizzazioni. Esse sono lineari (Verticale o Orizzontale) o circolari (Destrorsa o Sinistrorsa) a seconda del tipo di antenna trasmittente usata nel satellite. L’utilizzo di due polarizzazioni ortogonali consente di impiegare le stesse frequenze per le due polarizzazioni senza che i rispettivi canali interferiscano. I moderni LNB (Low Noise Block) universali, che amplificano il segnale microonde e lo convertono a media frequenza, usano principalmente le polarizzazioni lineari e hanno anche la possibilità di selezionare un range di frequenze di ingresso (due per ogni polarizzazione dette Banda Bassa e Banda Alta) utilizzando un segnale di controllo chiamato tono di commutazione a 22KHz che è sovrapposto o meno alla tensione continua di alimentazione. L’LNB fornirà in uscita un gruppo di transponder diversi a seconda della combinazione di tensione con cui viene alimentato.
