SCD2-16LNB – LNB con un’uscita SCD2 (dCSS) in grado di servire fino a 4 decoder SAT SCR e contemporaneamente offre le 12 frequenze necessarie al funzionamento del nuovo decoder SCD2 (dCSS) SKY-Q; il tutto attraverso un solo cavo utilizzando un semplice partitore, ampliando i canali presenti nella distribuzione TV.

• 4 utenti SCR; alla porta di uscita si possono connettere fino a 4 decoder SCR;
• 12 frequenze SCD2 (dCSS) per servire il nuovo decoder SKY-Q;
• Il prodotto permette di collegare sulla sua uscita contemporaneamente 4 tuner SCR e 12 tuner SCD2 (dCSS), per questa ragione può essere utilizzato sia come LNB SCR sia come LNB SCD2 (dCSS);
• L’LNB si avvia in modalità statica e può essere utilizzato per distribuire un segnale in standard IF-IF con 24 transponder; grazie alla nuova configurazione di default è possibile portare nelle prese sia tutti i transponder Sky, sia l’intera offerta Tivusat, anche nei ricevitori capaci di effettuare la ricerca in modalità standard (universale legacy); alla ricezione di un comando DiSEqC il prodotto commuta automaticamente in modalità dinamica SCD2 dCSS.

Per facilitare l’esecuzione delle misure in modalità IF-IF con 24 trasponder, si suggerisce di caricare nello strumento il relativo piano di memoria manuale dedicato FRACARRO FRSCD2-16LNB.

• Clicca sul seguente link per scaricare sul desktop del PC il piano di memoria manuale.

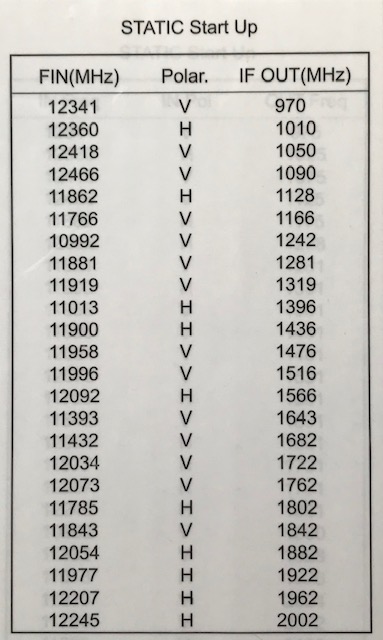

Nella tabella qui sotto, riportiamo l’elenco dei 24 trasponder convertiti dal converitore da frequenza MW a frequenza IF ( STATIC Start UP ):

PREREQUISITI: Prima di caricare il piano di memoria manuale nello strumento, assicurati di avere eseguito tutti i seguenti punti:

1) Essere già registrato nell’area Aggiornamento SW;

• Per maggiori informazioni clicca sulla seguente F.A.Q.: Come registrarmi all’area AGGIORNAMENTO SW per scaricare il programma di interfaccia S.M.A.R.T. ?;

2) Se sei già registrato, esegui direttamente il Login digitando i tuoi dati di accesso Username e Password;

3) Scarica sul desktop del PC, il programma S.M.A.R.T.;

4) Installa nel PC il programma S.M.A.R.T. (solo la prima volta);

N.B.: Se il programma S.M.A.R.T. è già installato nel PC, verifica che sia l’ULTIMA VERSIONE e cancella sempre quella vecchia;

• Per maggiori informazioni clicca sulla seguente F.A.Q.: Come faccio a verificare se ho installato sul PC l’ultima versione del programma S.M.A.R.T. ?

AVVERTENZE:

• Prima di effettuare il caricamente del piano di memoria manuale nel tuo strumento, raccomandiamo di chiudere tutte le applicazioni attive sul PC: posta elettronica, internet, programmi gestionali, ecc;
• Inoltre, verifica che la batteria dello strumento sia carica e che lo strumento sia collegato alla rete elettrica e sopratutto non spegnere o scollegare lo strumento durante l’aggiornamento;
• Anche se il grafico di avanzamento del PC sembra bloccato, non interrompere mai la procedura di aggiornamento, l’aggiornamento sta comunque procedendo regolarmente.

PROCEDURA:

1) Collega lo strumento alla rete di alimentazione e accendilo;

2) Attendere che la fase di accensione (Start-Up) dello strumento si concluda;

3) Collega il cavo USB, prima allo strumento e poi al PC;

4) Avvia il programma S.M.A.R.T. gia installato sul PC;

5) Nella finestra del programma S.M.A.R.T., clicca su Instrument poi su Connect Instrument;

6) Clicca su File, poi Open…;

7) Nella finestra Apri seleziona il piano di memoria manuale “FRACARRO SCD2-16LNB” già scaricato sul desktop del PC”;

8) Clicca su Apri e confermare la selezione;

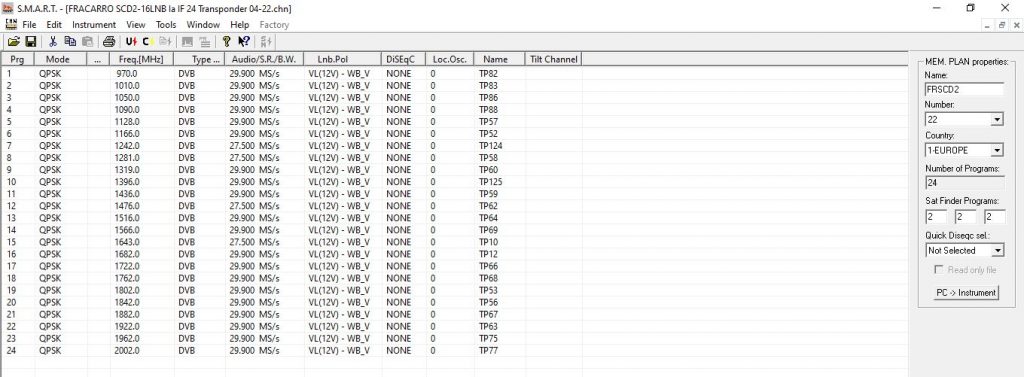

Schermata programma S.M.A.R.T. relativa al piano di memoria FRSCD2

9) Clicca poi su PC -> Instruments;

10) Nel caso in cui il numero di memmoria fosse già utilizzato e dovesse apparire il seguente messaggio: WARNING: This file is already present on Instrument. Do you OVERWRITE it ?, clicca su OK e conferma per avviare l’aggiornamento;

11) In alcuni secondi, il programma S.M.A.R.T. caricherà il piano di memoria manuale nello strumento;

12) Al termine del caricamento, apparirà il seguente messaggio: Download succesfully !;

NOTE:

• Nel caso in cui l’aggiornamento dovesse interrompersi o non dovesse andare a buon fine, ti invitiamo a verificare i collegamenti dei cavi USB e a ripetere nuovamente l’aggiornamento dall’inizio. Se la procedura sopra descritta continuasse a fallire, verifica di aver selezionato il modello esatto del tuo strumento, o contatta il rivenditore o l’agente della tua regione, oppure scrivi a wecare@roverinstruments.com;

13) Per selezionare il piano di memoria manuale, seleziona la modalità SATELLITE, premi il pulsante PLAN, seleziona MANUMEMORY(MIX) e seleziona FRSCD2:

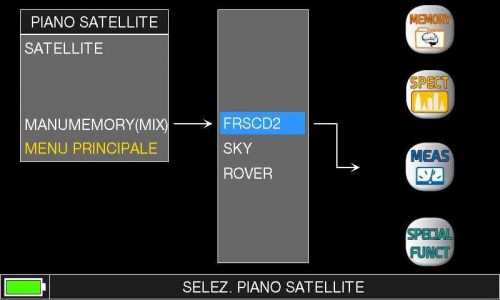

Selezione del PIANO di MEMORIA MANUALE FRSCD2

14) Seleziona SPECT per visualizzare lo spettro ed effettuare il puntamento della parabola:

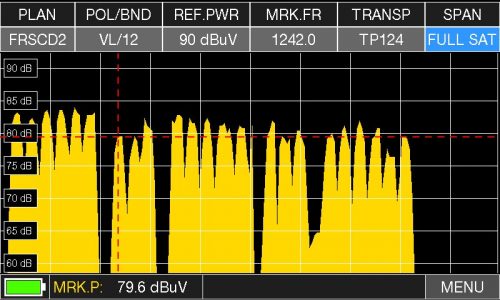

Spettro FULL SAT con LNB FRACARRO SCD2-16LNB
in modalità IF-IF 24 transponder

15) Oppure seleziona MEAS per effettuare le misure del trasponder desiderato (nell’esempio sotto il numero 124):

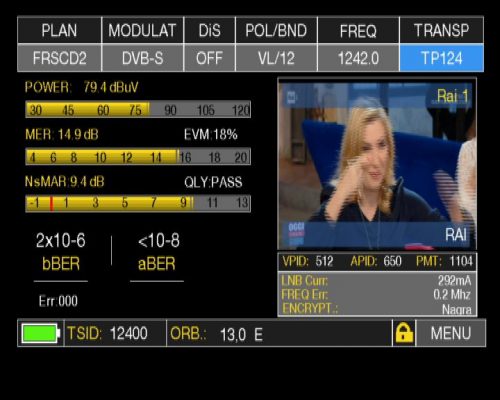

MISURE TP124 con LNB FRACARRO SCD2-16LNB
in modalità IF-IF 24 transponder

NOTE:

• Prestare attenzione al consumo in mA del convertitore, circa 300 mA. Se si dispone di uno strumento con scheda HEVC incorporata, si suggerisce la disattivazione della scheda. La disattivazione, non influisce sulla corretta esecuzione delle misure ( PWR-MER-aBER-bBER-N.MARG ecc. ) ma aumenta l’autonomia dello strumento di circa 1 ora. Per maggiori informazioni clicca sulla seguente F.A.Q.: Come ABILITARE e DISABILITARE la scheda HEVC;
