Strumento compatto per misure digitali TV, SAT, IP, TVCC, WiFi, Telecom
Analizzatore Professionale TV, SAT, RADIO, CATV, WiFi, TVCC-IP e Tester LAN
EXA 9
Serie EXA
Strumenti polifunzionali basati su PC
Analizzatore Professionale TV, SAT, RADIO e CATV, WiFi, TVCC-IP, Tester LAN
Gamma misurazioni 30 ÷ 2700 MHz
Navigazione intuitiva: nuovo sistema con accesso diretto e facilitato a tutte le funzioni.
Caratteristiche
SPECIFICHE GENERALI
-
-
- Display industriale capacitivo TFT TOUCH da 9”: 16:9 ad alta risoluzione ed elevata luminosità
- Tensione DC all’ingresso RF: 5 – 12 – 18 – 24 V
- Comandi DC, DiSEqC, SCR, dCSS e Wide Band
- Interfaccia PC: 2 x USB-B
- Pannello Frontale: Tasto ON/OFF + tasti frecce
- Risparmio energetico: timer retroilluminazione TFT, regolazione luminosità, modalità Stand-By
- Gestione da PC tramite interfaccia WEB Browser residente (non è richiesto alcun SW di gestione)
- Alimentazione: Alimentatore esterno certificato in dotazione 220 VAC – 12 Vdc 3A
- Batteria: Polimeri di litio (LiPo) integrata con durata da 3 a 6 ore a seconda della funzione utilizzata (es: corrente di telealimentazione, decodifica video attiva, intensità display…)
- Funzione BATTERY TEST per migliorare la gestione della batteria
- Sportello batteria rimovibile per una sostituzione dell’accumulatore facile e veloce senza necessità di assistenza
- ROVER AUTODISCOVERY (brevettato): sistema basato su intelligenza artificiale (IA) per il rilevamento e la selezione automatica di segnali TV analogici e digitali COFDM/QAM, sia in modalità misurazione che spettro
- Assistente automatico: analisi della qualità del segnale e memorizzazione della scansione dei canali
- Funzione Barscan TV e CATV: visualizzazione da 10 a 100 canali in un’unica schermata
- Monitoraggio in tempo reale: grafico di Buzzer e Margine di Rumore per microinterruzioni dei segnali digitali
- Custodia in alluminio e acciaio
- Borsa con imbottitura e maniglia/tracolla per trasporto e utilizzo
- Peso: 2,1 Kg
- Dimensioni: H 27,0 x L 15,5 x P 4,0 cm
-
Benefici
L’unico misuratore di campo TV -SAT- CATV con integrate di serie le seguenti funzioni:
- TESTER reti LAN NOVITA’
- TESTER telecamere IP-TVCC NOVITA’
- TESTER segnali telefonici LTE, 4G, 5G, GSM, con verifica operatore NOVITA’
Interfaccia Video integrata:
- Decodificatore MPEG2
- Decodificatore MPEG4
- Decodificatore HEVC – H265
Inoltre è possibile installare in qualsiasi momento le seguenti opzioni:

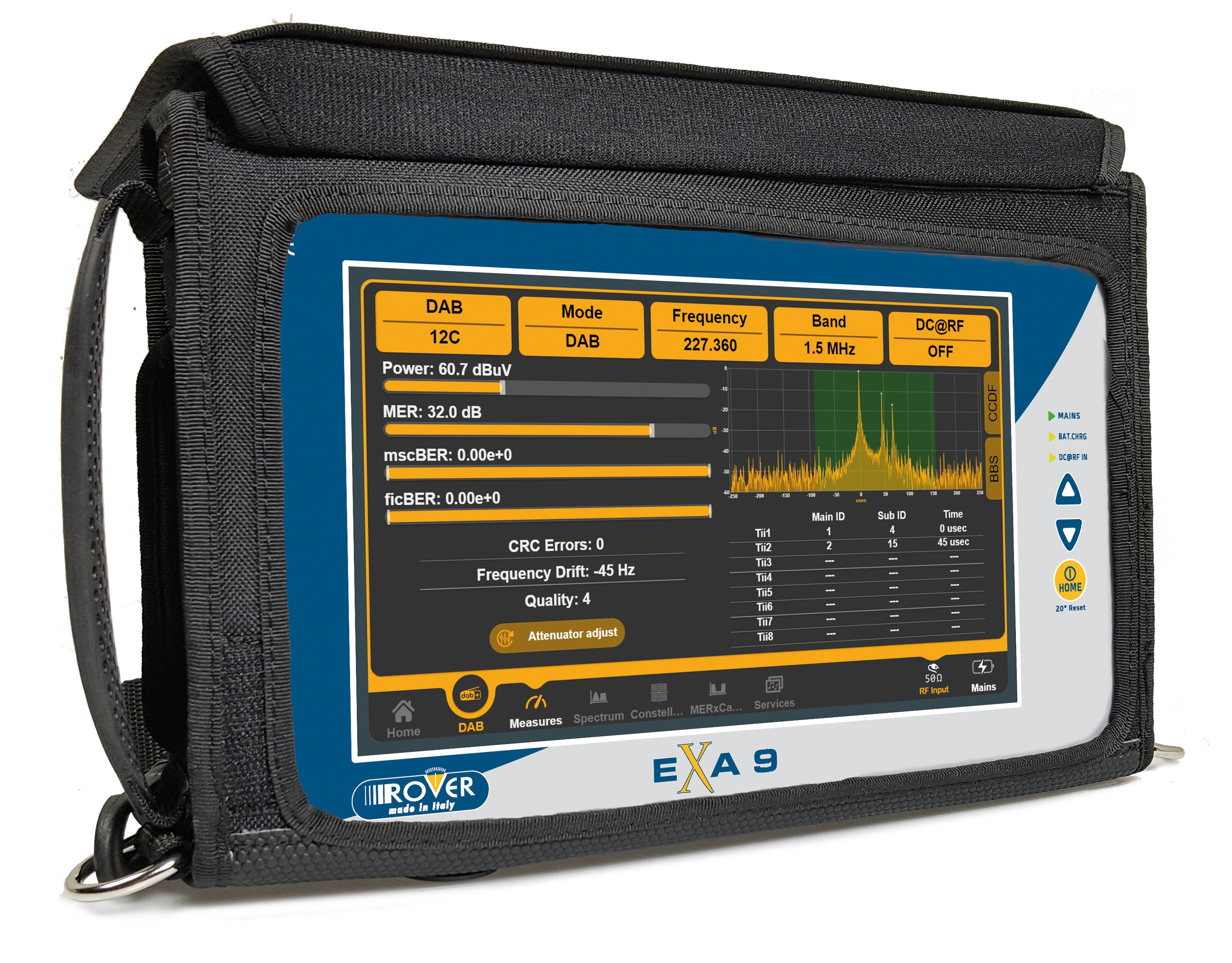

- Analizzatore DAB & DAB+
- Radio FM
- Power meter Ottico
- GPS
Funzionalità

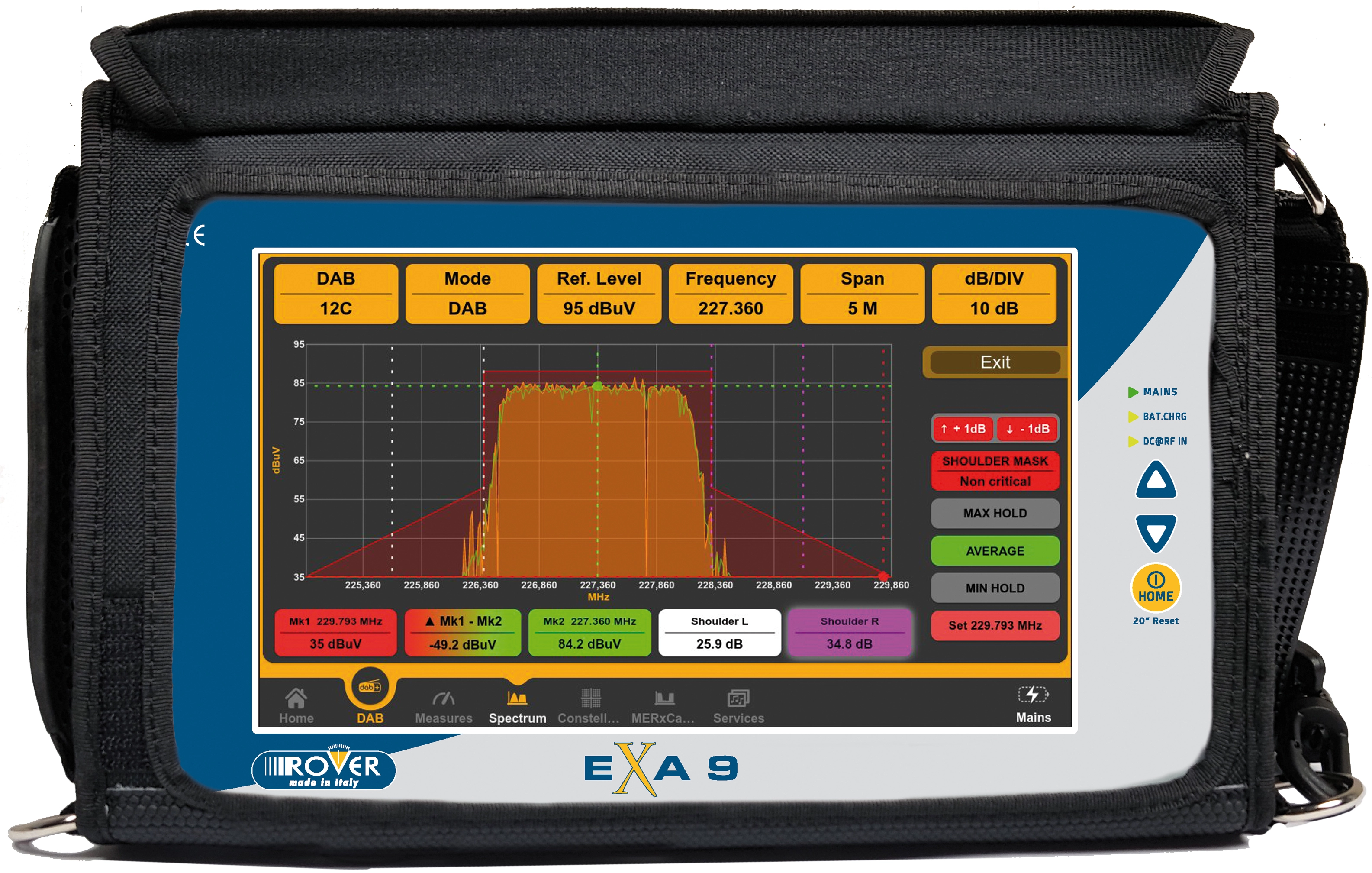

MISURE, ANALISI DI SPETTRO e IMMAGINI
- Gamma di frequenza: 30÷2700 MHz
- Risoluzione di frequenza:
- TV e CATV: 25 KHz
- SAT: 5 MHz
- Larghezza di banda del filtro di risoluzione:
- TV e CATV: 100 KHz @ -3 dB
- SAT: 1 MHz a -3 dB
- Range di potenza ingresso (min. – max): da 5 a 120 dBμV
- Misure digitali:
- Potenza digitale
- MER (da 36 a 40 dB max a seconda della modulazione)
- BER, PER, LDPC, BCH
- Margine di Rumore
- MER versus CARRIER
- Test della qualità automatica digitale: PASS. – MARG. – FAIL con visualizzazione “semaforica” semplificata
- Risoluzione di misurazione: 0,1 dB
- Precisione della misurazione del livello: 1 dB tipico; 2dB massimo
- Costellazione: per segnali TV/CATV e SAT
- Echi, Pre-echi, Micro-echi in Tempo Reale
- Spettro: veloce con max Hold, Min Hold ed Everage. Memorizzazione dello spettro con funzione di confronto in tempo
reale - Net-ID, NID, TSID, LCN, VERA Posizione orbitale SAT
- Immagini digitali: MPEG2-4 SD e HD; immagini HEVC con elenco programmi, PID audio video, LCN, Bitrate video tutto su un unico schermo
- Grafico occupazione flusso dati su canale
- Audio: AAC, DOLBY AC3 DD+
- Funzioni DiSEqC, SCR, dCSS e Wide Band
- Funzione SAT FINDER e SAT EXPERT
- Piani canali personalizzati: 25 (199 canali per piano), TV programmabile, SAT (o TV/SAT combinato) da PC o tastiera locale
- Loggers: TV, SAT e combinati con funzione stop & go
- Piano Memoria SAT: Più di 2.000 transponders pre-memorizzati per il Satellite mondiale
- Misura segnali ottici (opzionale):
- Potenza massima in ingresso: 5 dBm
- Connettore di ingresso SC – SC/APC
- Calcolo automatico delle perdite
- Lunghezze d’onda (nm): 1310, 1490, 1550
- Intervallo: da -25 a +5 dBm (30dB di dinamica ottica)
- Risoluzione: 0,1 dB
- Precisione: +/- 0,5 dB
- Conversione da ottico a RF (opzione inclusa nel power meter ottico): misurazioni e spettro SAT, TV e CATV.
INGRESSI E USCITE
- Ingresso RF: 75 ohm (intercambiabile “F”)
- Ingresso ottico SC – SC/APC (opzione)
- USB 2.0: 2 di tipo B
- LAN: ETHERNET Gbit
OPZIONI DISPONIBILI:
- Analizzatore DAB & DAB+
- Power meter Ottico
- Radio FM
- Opzione GPS
FUNZIONI e OPZIONI INCLUSE:
Misure TV, SAT, CATV, Tester LAN, Tester telecamere IP, Analizzatore segnali telefonia mobile (celle telefoniche), Misure Riflettometriche, IPTV, Analizzatore WiFi
Immagini MPEG2/4 SD-HD – H265/HEVC
Gestione strumento con web browser integrato
NOTE:
Tutte le caratteristiche tecniche possono subire variazioni e senza preavviso;
Alcune opzioni (APP) devono essere richieste al momento dell’ordine dello strumento;
Le schermate e le scritte dei relativi MENU, possono variare senza preavviso da modello a modello e in base alla versione SW installata;
