Strumento compatto per misure digitali TV, SAT, IP, TVCC, WiFi
Analizzatore digitale TV - SAT - CATV

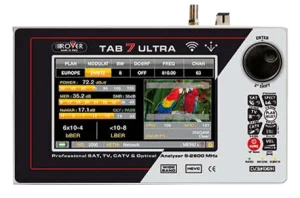

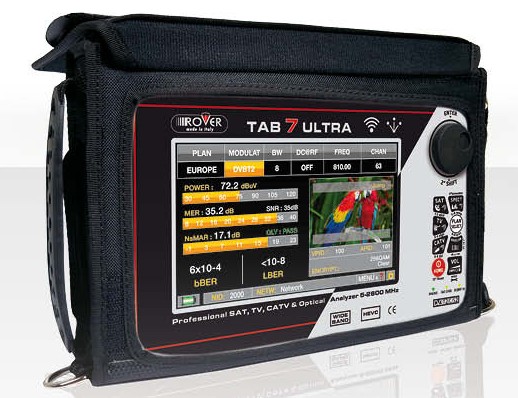

HD TAB7 ULTRA
Serie TAB - Innovativo misuratore tablet combinato con HEVC (*)
(*)= opzione
Caratteristiche
- Nuovo sistema di navigazione intuitivo con accesso diretto alle funzioni;
- Esclusivo sistema brevettato ROVER AutoDiscovery: Rileva e seleziona automaticamente segnali analogici e TV COFDM-QAM digitali, sia in modalità di misura che spettro;
- Identifica automaticamente tutti i segnali con modulazione digitale SAT-TV e CATV;
- Assistente automatico: Analisi qualità segnale, memorizzazione scansione canali;
- Funzione Barscan TV e CATV da 10 a 100 canali in una sola schermata;
- Buzzer e margine di rumore grafico in tempo reale per microinterruzioni dei segnali digitali;
- APP SW per misure riflettometriche;
- Misura segnali Ottici in ingresso (opz.);
- Analizzatore Wi-Fi 2.4 & 5 GHz (opz.);
- Decoder HEVC H265 (opz.);
- SATELLITE: Comandi DiSEqC, SCR & dCSS, funzione SAT Finder & SAT Expert;
- Piani di Canale personalizzati: 25 (199 canali per piano), TV programmabile, SAT (o TV/SAT combinato) da PC o tastiera locale;
- Loggers: TV, SAT e combinato con funzione Stop & Go;
- Piani di memoria SAT: più di 2.000 transponders prememorizzati per tutti i satelliti mondiali;
- Programma gratuito d’interfaccia PC SMART e aggiornamenti FW.
Benefici
- Gamma di Frequenza: Tuner TV e CATV banda estesa 4-1250 MHz; TUNER SAT banda estesa 930-2610 MHz; GSM banda estesa 860-1000 MHz per installazioni di ripetitori telefonici;
- Wide Band: 230-2610 MHz;
- Risoluzione Frequenza: TV e CATV: 25 KHz; SAT: 5 MHz;
- Gamma potenza media: TV da 5 a 115 dBμV, SAT da 30 a 105 dBμV;
- Misure Digitali: Potenza Digitale, MER (36 a 40 dB secondo modulazione), BER, PER, LDPC, BCH, Margine di Rumore, MER per PORTANTI;
- Risoluzione di misura: 0.1 dB;
- Precisione livello di misurazione: 1 dB typ. (2 dB max.);
- Risoluzione del filtro di banda: TV e CATV: 100 KHz @ -3 dB; SAT: 1 MHz @ -3 dB;
- Costellazione: per segnali TV/CATV e SAT;
- Spettro: Spettro veloce, memorizzazione Max Hold e spettro con funzione di confronto in tempo reale;
- Net-Id di serie: Net-Id, NID, TSID, LCN, posizione orbitale SAT.
- Echi, Pre-echi, Micro-echi: Rappresentazione in tempo reale.
- Qualità: Test di qualità automatico digitale: PASS-MARGINAL-FAIL.
- Immagini Digitali: Immagini MPEG2-4 SD e HD, HEVC (opz.) con lista programmi, PIDs Audio Video, LCN, video bit rate tutto in una sola schermata;
- Audio: AAC fornito, DOLBY AC3 DD+ (opz.).
Funzionalità
- Gamma di Frequenza: Tuner TV e CATV banda estesa 4-1250 MHz; TUNER SAT banda estesa 930-2610 MHz; GSM banda estesa 860-1000 MHz per installazioni di ripetitori telefonici;
- Wide Band: 230-2610 MHz;
- Risoluzione Frequenza: TV e CATV: 25 KHz; SAT: 5 MHz;
- Gamma potenza media: TV da 5 a 115 dBμV, SAT da 30 a 105 dBμV;
- Misure Digitali: Potenza Digitale, MER (36 a 40 dB secondo modulazione), BER, PER, LDPC, BCH, Margine di Rumore, MER per PORTANTI;
- Risoluzione di misura: 0.1 dB;
- Precisione livello di misurazione: 1 dB typ. (2 dB max.);
- Risoluzione del filtro di banda: TV e CATV: 100 KHz @ -3 dB; SAT: 1 MHz @ -3 dB;
- Costellazione: per segnali TV/CATV e SAT;
- Spettro: Spettro veloce, memorizzazione Max Hold e spettro con funzione di confronto in tempo reale;
- Net-Id di serie: Net-Id, NID, TSID, LCN, posizione orbitale SAT.
- Echi, Pre-echi, Micro-echi: Rappresentazione in tempo reale.
- Qualità: Test di qualità automatico digitale: PASS-MARGINAL-FAIL.
- Immagini Digitali: Immagini MPEG2-4 SD e HD, HEVC (opz.) con lista programmi, PIDs Audio Video, LCN, video bit rate tutto in una sola schermata;
- Audio: AAC fornito, DOLBY AC3 DD+ (opz.).
MISURAZIONI OTTICHE
- Potenza massima ingresso: 5 dBm;
- Connettore d’ingresso SC;
- Calcolo automatico della perdita;
- Lunghezza d’onda (nm): 1310, 1490, 1550;
- Gamma: -25 a +6 dBm;
- Risoluzione: 0.1 dB;
- Precisione: +/- 0.5 dB;
- Conversione da RF a ottico: Spettro e misure SAT-TV & CATV.
INGRESSI E USCITE
- Ingresso RF : 75 ohm “F” intercambiabile;
- Ingresso ottico SC (opz.);
- USB 2.0: Tipo B (interfaccia PC), tipo A per memory stick;
- Ingresso video composito (analogico);
- HDMI: Uscita immagini e OSD;
- LAN: Gbit ETHERNET;
- Wi-FIi Analizzatore 2,4 & 5,0 GHz.
SPECIFICHE GENERALI
- 7” TFT TOUCH display: 16:9 alta risoluzione e alta luminosità;
- Tensione continua in ingresso RF: 5 – 12 – 18 & 24 VDC;
- Comandi DiSEqC-SCR & dCSS;
- Interfaccia PC: USB-B;
- Pannello frontale: tastiera alfanumerica + encoder multifunzione;
- Risparmio energetico: timer TFT dell’illuminazione, regolazione della luminosità;
- PC Management: Software SMART;
- Alimentazione e Carica batterie: 12 VDC – 3A;
- Batteria: Polimeri di Litio integrata da 2 a 4 ore di durata (dipende dalla funzione) e funzione TEST BATTERIA;
- Sportello batteria: sportello batteria rimovibile per una facile e veloce sostituzione senza necessità di assistenza;
- Peso: solo 1,8 Kg;
- Misure: A 27,0 x P 15,5 x L 4,0 cm;
- Corpo in alluminio e acciaio;
- Borsa elite con imbottitura extra e tasca porta oggetti.
OPZIONI
- Ingresso ottico (HW) da richiedere al momento dell´ordine dello strumento, installabile solo presso ROVER.
- Decodifica immagini HEVC H265 (HW);
- Analizzatore Wi-Fi 2.4 & 5 GHz (HW);
- Audio Dolby AC3 DD+ (SW);
- IPTV (SW);
- TS Recorder (SW);
- Radio FM & TV Analogica (HW);
- DAB & DAB+ (HW);
- 0HD_LOW_SR (SW) permette la demodulazione e l’aggancio di Trasponder Satellitari con valori di SR estremamente bassi, fino a 333 kS.
NOTE:
- Tutte le caratteristiche tecniche possono subire variazioni e senza preavviso;
- Alcune opzioni (APP) devono essere richieste al momento dell’ordine dello strumento;
- Le schermate e le scritte dei relativi MENU, possono variare senza preavviso da modello a modello e in base alla versione SW installata;
