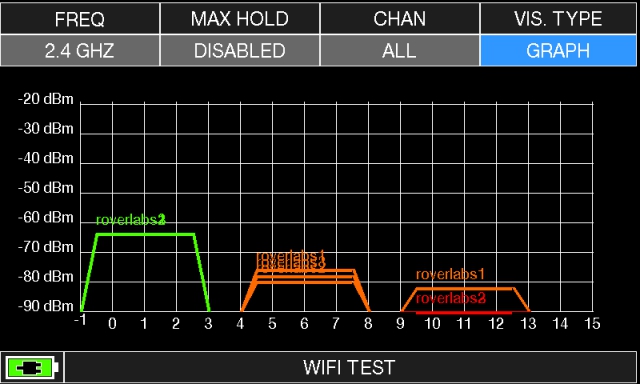

Strumento compatto per misure digitali TV, SAT, IP-TV, WiFi

Analizzatore digitale TV - SAT - CATV

TAB9 Plus

Serie TAB - Innovativo misuratore tablet combinato con HEVC ()

()= opzione

Caratteristiche

- - Analizzatore T.S. ETR 101-290.
  - Esclusivo sistema brevettato ROVER AutoDiscovery: rileva e seleziona automaticamente segnali analogici e TV COFDM/QAM digitali, sia in modalità di misura che spettro.
  - Funzione HELP: identifica automaticamente tutti i segnali con modulazione digitale SAT, TV e CATV.
  - Assistente Automatico: Analisi qualità Segnale, memorizzazione scansione Canali.

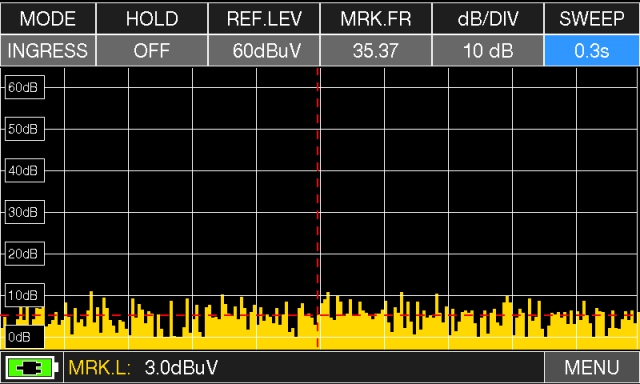

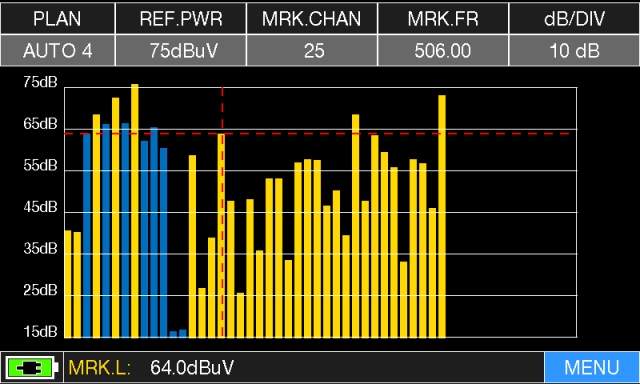

  - Funzione Barscan TV e CATV da 10 a 100 canali in una sola schermata.

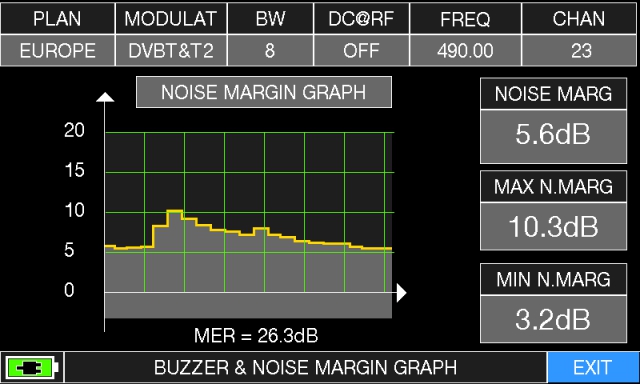

  - Buzzer e Margine di Rumore grafico in tempo reale per microinterruzioni dei segnali digitali.

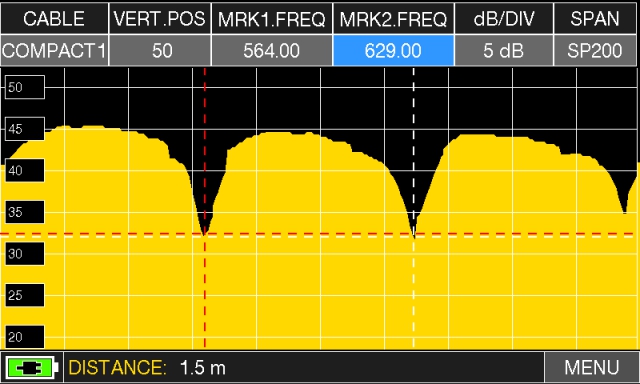

  - APP Misure riflettometriche.

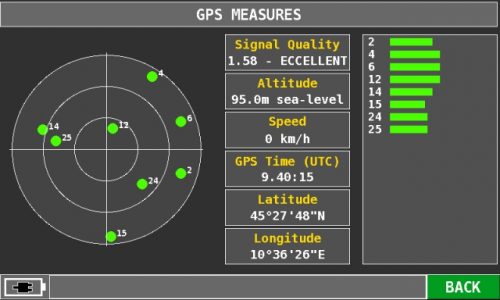

  - TEST PRODRIVE: Acquisizione di misure di canali singoli o multipli con registrazione GPS e mappatura.

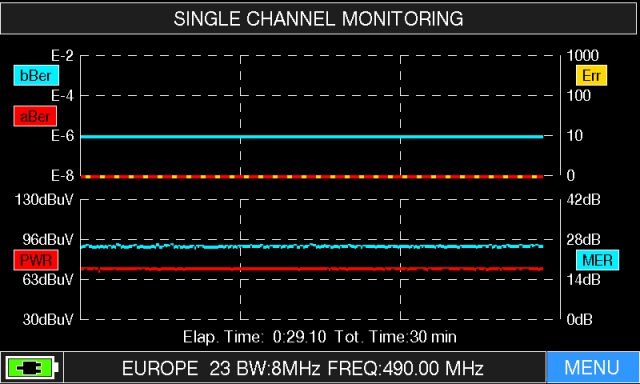

  - MONITORAGGIO REMOTO e REGISTRAZIONE: TS, misure, spettro, thumbnails.
  - Segnali Ottici in Ingresso.

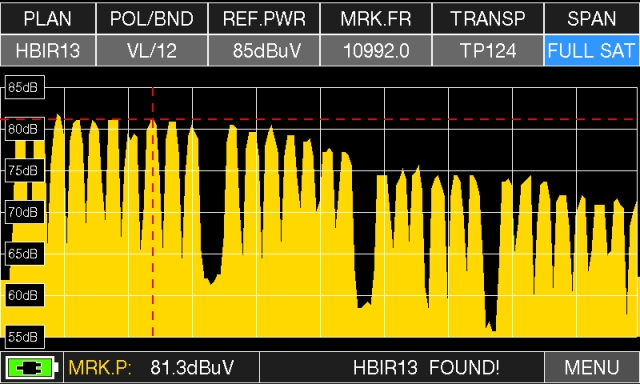

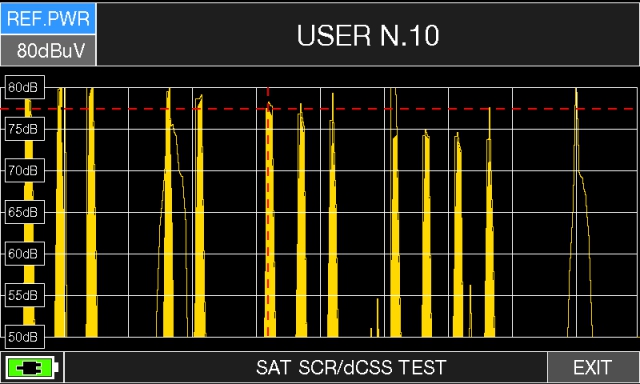

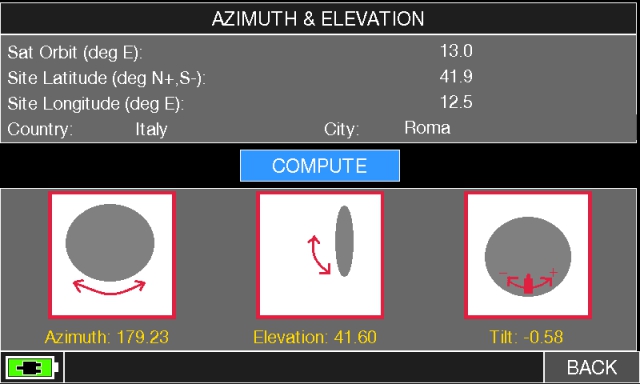

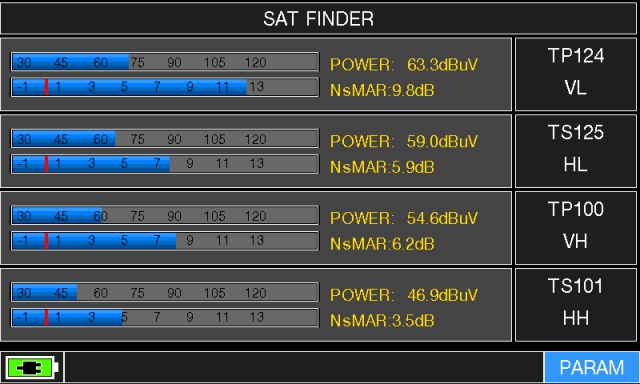

  - SATELLITE: SAT SCR, comandi DiSEqC A-B-C-D, protocolli SCR e dCSS, SAT FINDER & SAT EXPERT.
  - Piani di Canale personalizzati: 25 (199 canali per piano), TV Programmabile, SAT (o TV/SAT combinato) da PC o tastiera locale.

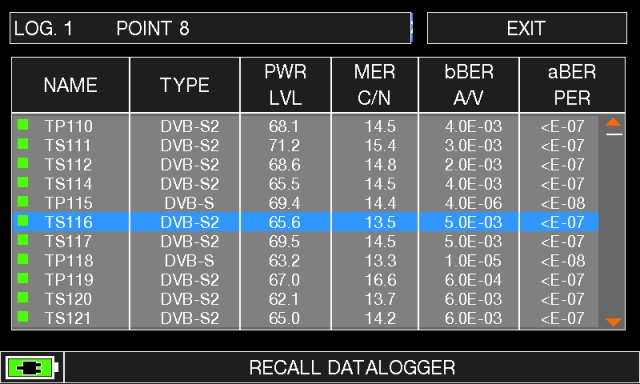

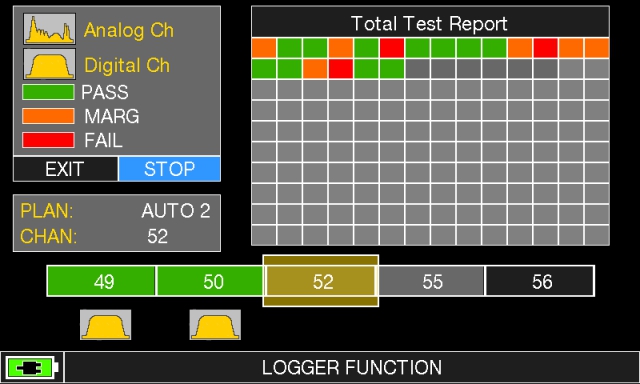

  - Loggers: TV, SAT e combinato con Funzione Stop & Go.
  - Piani di memoria SAT: Più di 2.000 transponders prememorizzati per tutti i Satelliti mondiali.
  - Programma gratuito d’interfaccia PC SMART: per aggiornamenti FW e piani di memoria.
  - Opzioni*: Consultare la tabella comparativa.
  - Ingresso RF: 75 ohm (“F” intercambiabile).
  - LAN: RJ45 10/100 base Ethernet.
  - USB 2.0: Tipo B (PC Interface).
  - USB 2.0: Tipo A (USB drive).
  - Immagini Digitali: Immagini MPEG 2-4 SD e HD con Lista programmi, PIDs Audio Video, LCN, Video bit Rate tutto in una sola schermata.
  - Audio: AAC fornito, DOLBY (opz.).
  - Asynchronous Serial Interface (ASI): ingresso ASI a 75 Ω connettore BNC, uscita ASI a 75 Ω connettore BNC.
  - Audio/Video: Ingresso A/V composito, uscita HDMI.
  - Common Interface: PCMCIA slot per modulo CAM singolo/multi-servizio.

Benefici

Gamma di Frequenza: TV, CATV e Radio: 4-1250 MHz; SAT: 950–2250 MHz (2450 con l’opzione Sat extension).
Risoluzione Frequenza: TV e CATV: 25 KHz; SAT: 5 o 1 MHZ selezionabile.
Gamma potenza media: TV 28 a 130 dBμV, SAT 30 a 130 dBμV.

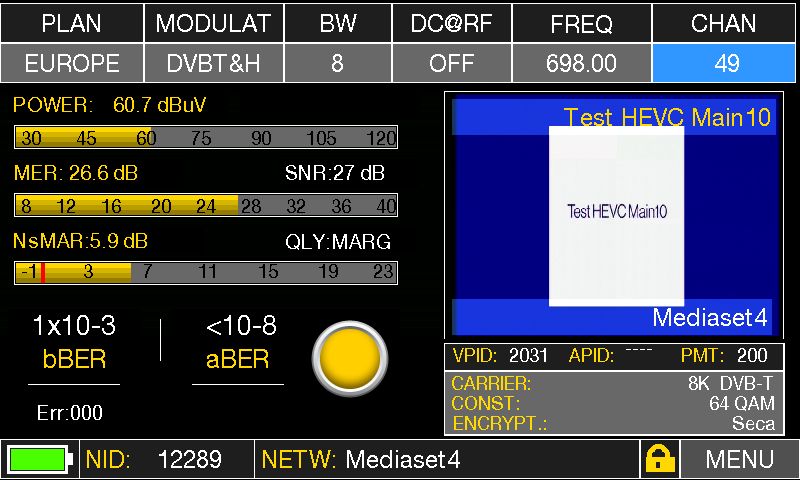

Misure Digitali: Potenza Digitale, MER (32 a 42 dB secondo modulazione), BER, PER, LDPC, BCH, Margine di Rumore, MER per PORTANTI.
Misure e immagini analogiche: Livello Analogico, Rapporto V/A.
Risoluzione di Misura: 0.1 dB.
Precisione Livello di Misurazione: 1 dB typ. (2 dB max.)
Risoluzione del Filtro di Banda: TV e CATV: 100 KHz @ -3 dB; SAT: 1 MHz o 5 MHz @ -3 dB selezionabile.

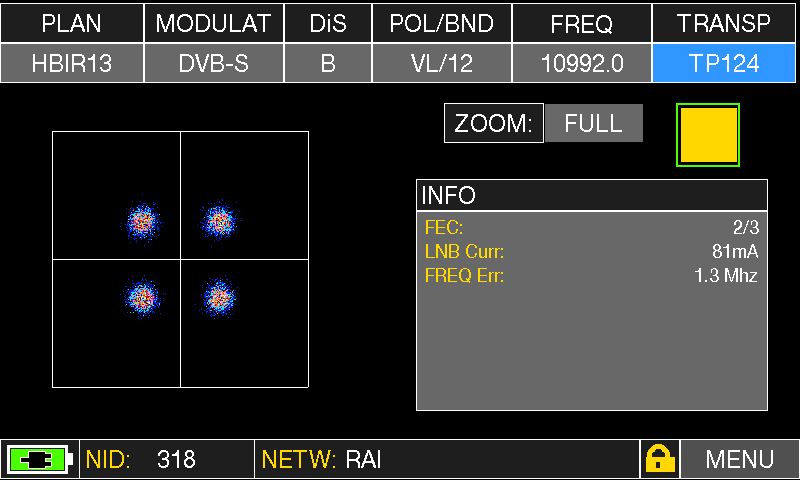

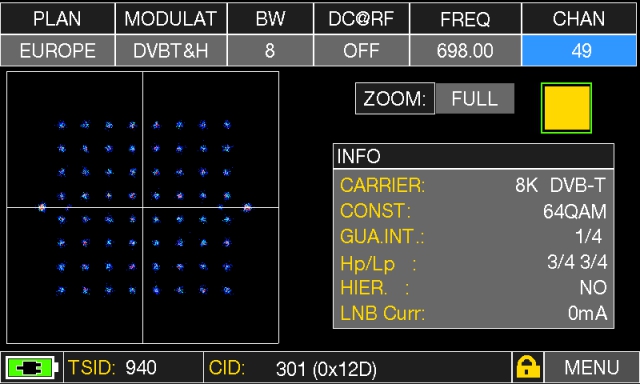

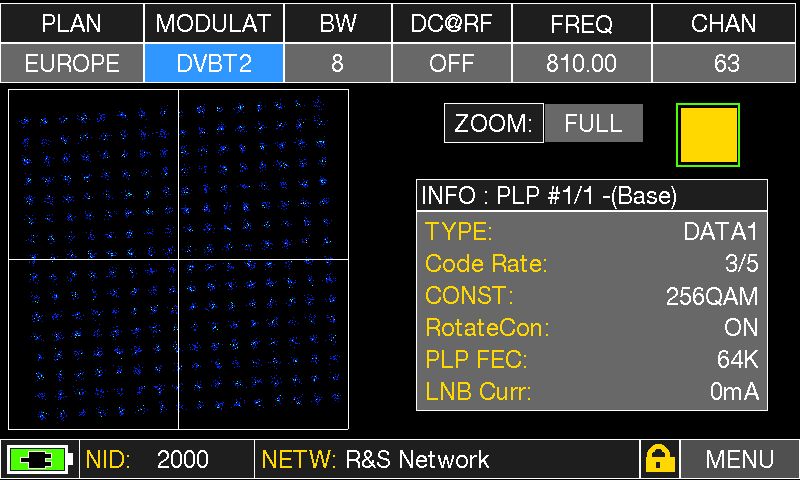

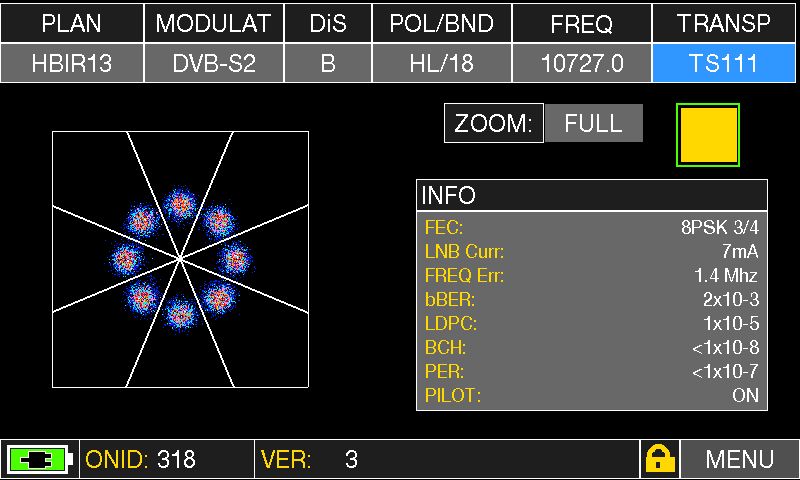

Costellazione: per segnali TV, CATV e SAT.
Spettro: in Tempo Reale, memorizzazione Max Hold e Spettro con funzione di confronto in tempo reale.
Net-Id di serie: Net-Id, NID, TSID, LCN, Posizione orbitale SAT.

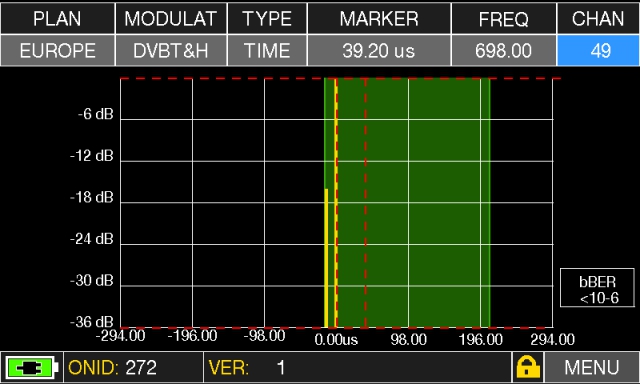

Echi, Pre-echi, Micro-echi: Rappresentazione in Tempo Reale.
Qualità: Test di qualità automatico digitale: PASS-MARGINAL-FAIL.

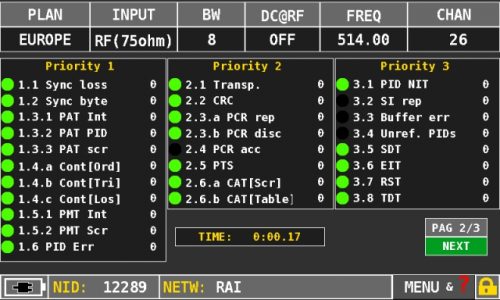

TS: ANALISI TR 101-290 v1.2.1, SI, PMT, bit rate, network delay, servizi MPEG e tabelle.

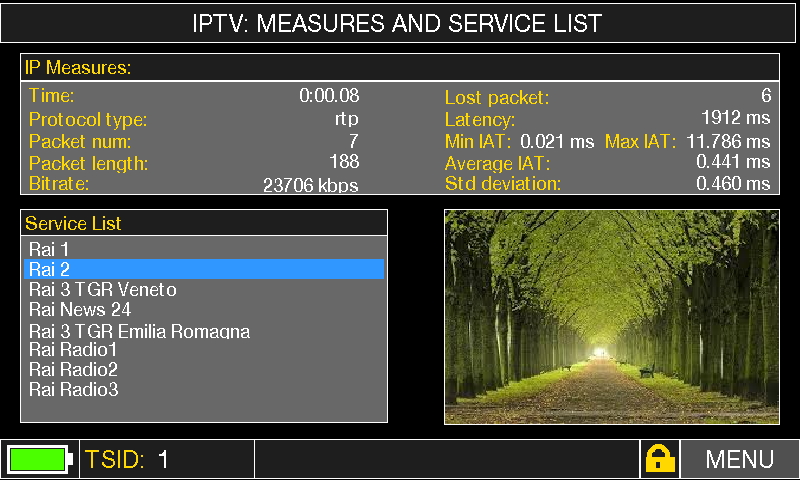

IPTV: Misure e decodifica immagine fino a 30 MBps.

Funzionalità

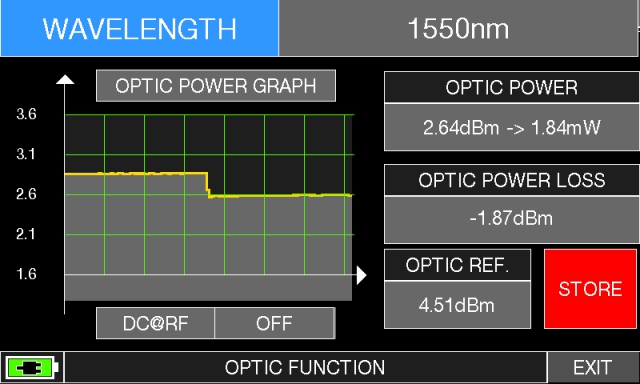

Connettore di ingresso intercambiabile FC-ST-SC.
Calcolo automatico della perdita.
Lunghezza d’onda (nm): 1310, 1490, 1550.
Gamma: -25 a 10 dBm.
Risoluzione: 0.1 dB.
Precisione: +/- 0.5 dB.
Conversione da RF Ottico.

APP SW e HW fornite in dotazione *:
- DVB-S2 multistream;
- Slot C.I. per CAM;

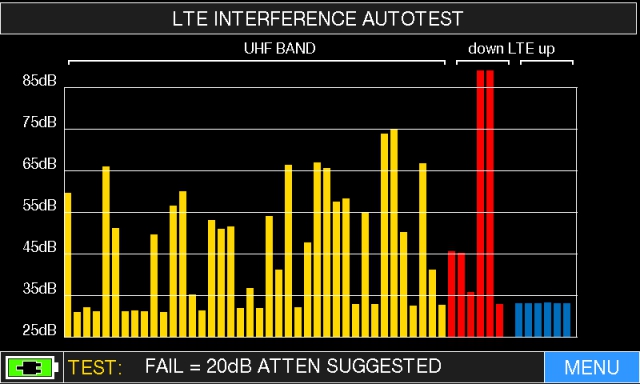

- Analisi LTE;
- Ingresso OTTICO;
- Funziona SAT Finder;
- Funzione SAT Expert;
- Analizzatore TS ETR 101-290

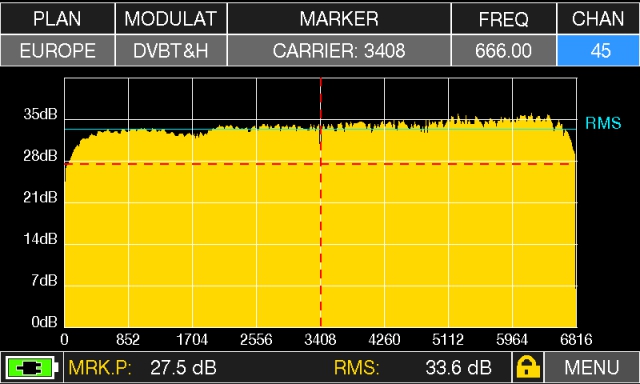

- Analisi MER vs CARRIER (MER per PORTANTI);
- Analisi Riflettometrica;
- Connettori ASI In & Out;
- Controllo remoto.
APP SW e HW opzionali *:
- DVB-C2;

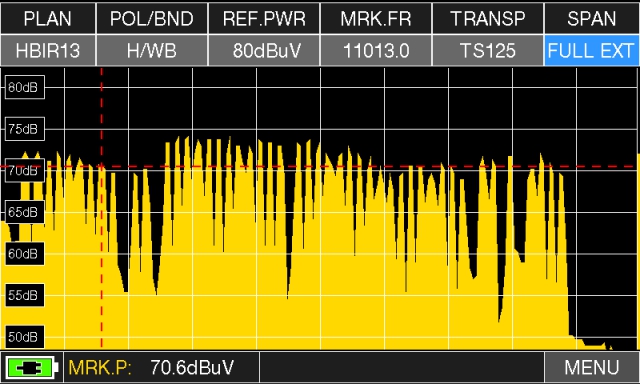

- Wide Band;
- DAB;
- H265 HEVC;
- Minispettro;
- GPS;
- IPTV;
- Drive Test;
- Audio Dolby AC3DD+.
Elenco accessori forniti in dotazione *:

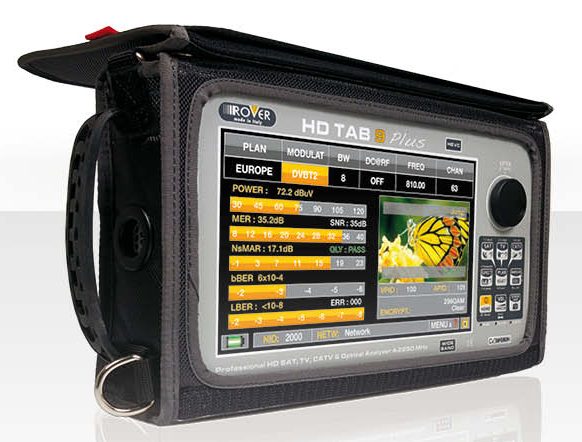

- Borsa robusta (1BAG-0170-G);
- Tasca porta accessori removibile;
- Cinghia tracolla (BELT-BAG-01);
- Cinghia di fissaggio sicurezza al palo (BELT-40-NE);
- Cavo USB 2.0 per collegamento al PC (CAVO-USB-AM-BM);
- Cavo Audio Video 3 x RCA Maschio JACK 3.5 mm Maschio, 1.8 Mt (CAVO-RCA-JACK-01);
- Cavo Audio Video 3 x RCA Femmina JACK 3.5 mm Maschio, 1.8 Mt (CAVO-RCA-JACK-02);
- Trasformatore-alimentatore caricabatterie 12 VDC-3A;
- Adattatore caricabatterie da AUTO*;
- Manuale d’uso (CD) (UG-INSTRUM-CD)
- Guida rapida (INGO-BAG-00);
- Adattatore F Femmina – F Femmina (CNN-F-0153);
- Adattatore BNC Femmina – F Femmina (TRA-BNCF-FFEM);
- Adattatore IEC Femmina – F Femmina (TRA-FFEM-CEIFEM)
- Adattatore F Maschio rapido – F Femmina (TRA-FFEM-FMAS-1);
- Stilo in plastica (INPUT-PEN-01).

9” TFT TOUCH display: 16:9 alta risoluzione e alta luminosità.
Alimentatore: Batteria polimeri di Litio integrata con più di 6 ore di durata e funzione TEST BATTERIA.
Tensione continua in Ingresso RF: 5 – 12 – 18 – 24 VDC, comandi DiSEqC A-B-C-D, protocolli SCR e dCSS.
PC Interface: USB-A.
Pannello Frontale: Tastiera Alfanumerica.
Risparmio energetico: timer TFT dell’illuminazione, regolazione della luminosità.
PC Management: Software S.M.A.R.T..
Peso: solo 2,6 Kg con batterie.
Misure: A 29,0 x L 17,0 x P 5,5 cm.
Corpo in Alluminio e Acciaio con borsa imbottita.
